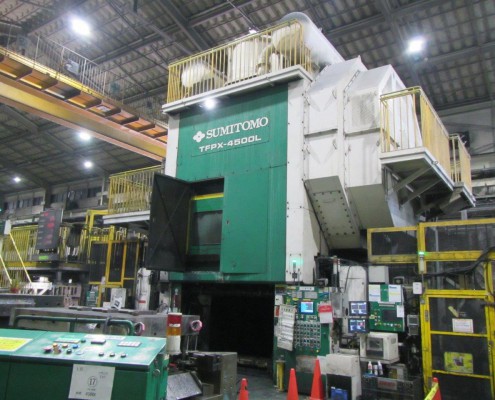

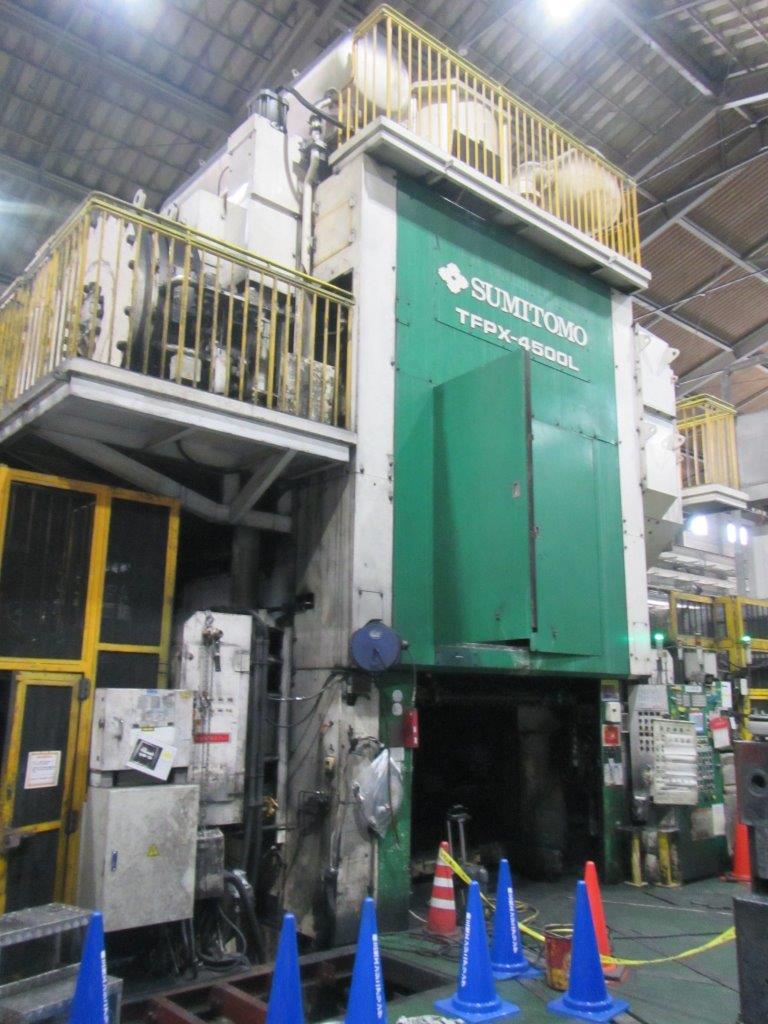

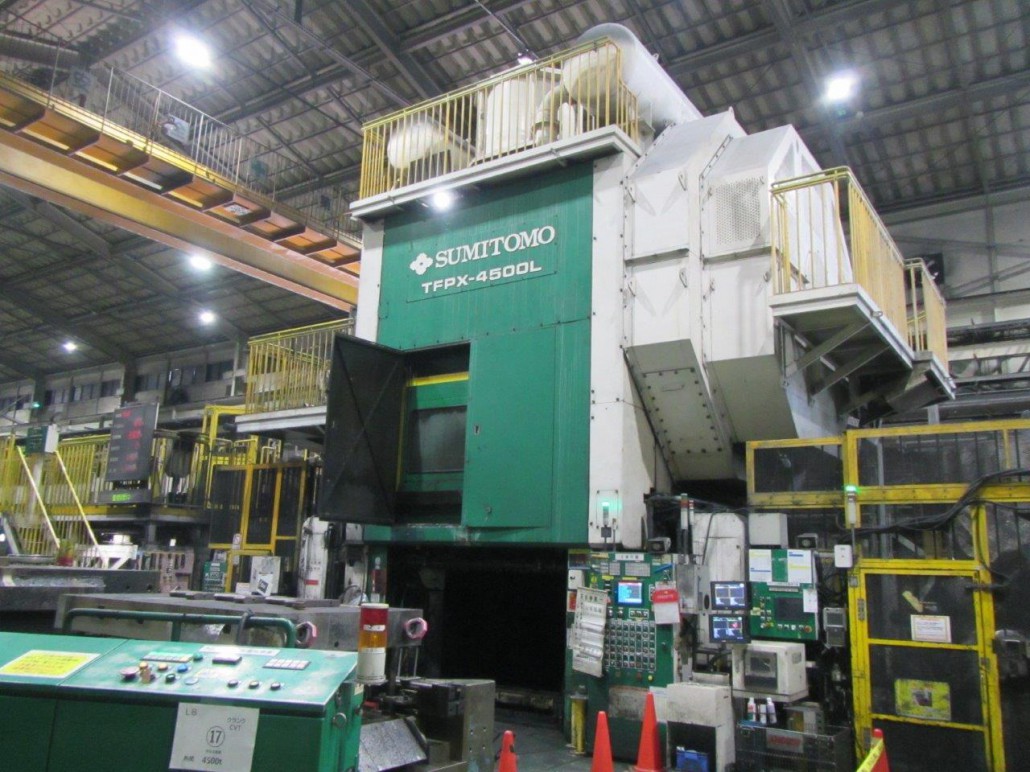

4500噸住友重機製 熱鍛機 年份: 2005年
型式: TFPX-4500L
能力: 4500ton (BDC 5.0mm)
容許偏心荷重: 中心偏移-360mm、左右方向前後方向偏移-70mm
左右方向偏移720mm時,許容偏心荷重2000TON.
沖程長度: 500mm
沖次: 43spm(固定)
最大作業次數: 20tpm (設計值Max.24tmp)
最大作業能量: 66ton-M (20tmp時)
滑塊下面加硬板面積: 左右2000mm(中央部最寬2280mm)x前後2100mm
台盤上面加硬板面積: 左右2300 x前後2100mm
機柱左右間距: 2400mm
側窗開口: 前後1460mm
模高調整方式: 電動調整,偏心rist pin搖動式, 調整量: 10mm
自動運轉中之模高調整量: 最大0.9mm/每沖次 (20tpm時)
送料線高度: 地面上965mm
主馬達: 355kw x 1150rpm x 400V
AC變頻馬達-全密閉外扇式 IP44 (含Thermal cut), 電阻回生式,含thermal cut機能
滑塊頂出機構:
型式: 連桿作動式time knouck-out
能力: No.1工程: 各5tons, No.2~No.4 工程: 各20tons, 頂出行程: 50mm
頂出梢: 第1~第4工程, 4個位置
頂出工程之過負載安全裝置: 各工程設有應力螺絲
下頂出機構:
型式: 上限保持凸輪式time knouck-out
能力: No.1~5工程: 各30tons, 總頂出能力:120tons
頂出行程: Cam式40mm, 100mm(2段切換式)
油壓缸行程: No.1~3工程 (最大160mm), No.4~5工程 (最大100mm)
上限保持能力: 1~5工程 各500kg
頂出梢: 第1~第5工程 5個位置
下頂出工程之過載安全裝置: 設置有油壓式過負載保護裝置,最大負載超過120tons以上作動
機體荷載時之伸長量(呼吸量): 閉合模高之高度伸長.目標3.2mm,最大3.3mm (中央荷重時)
本機附屬裝置:
滑塊模高調整裝置
滑塊上頂出裝置
床台下頂出裝置
上模夾模器
下模夾模器
舉模臂
油壓式頂出油壓缸(內藏於下模加壓板內)
軸承溫度計9個數值式
荷重計
曲軸角度指示計 數值式
動力控制箱

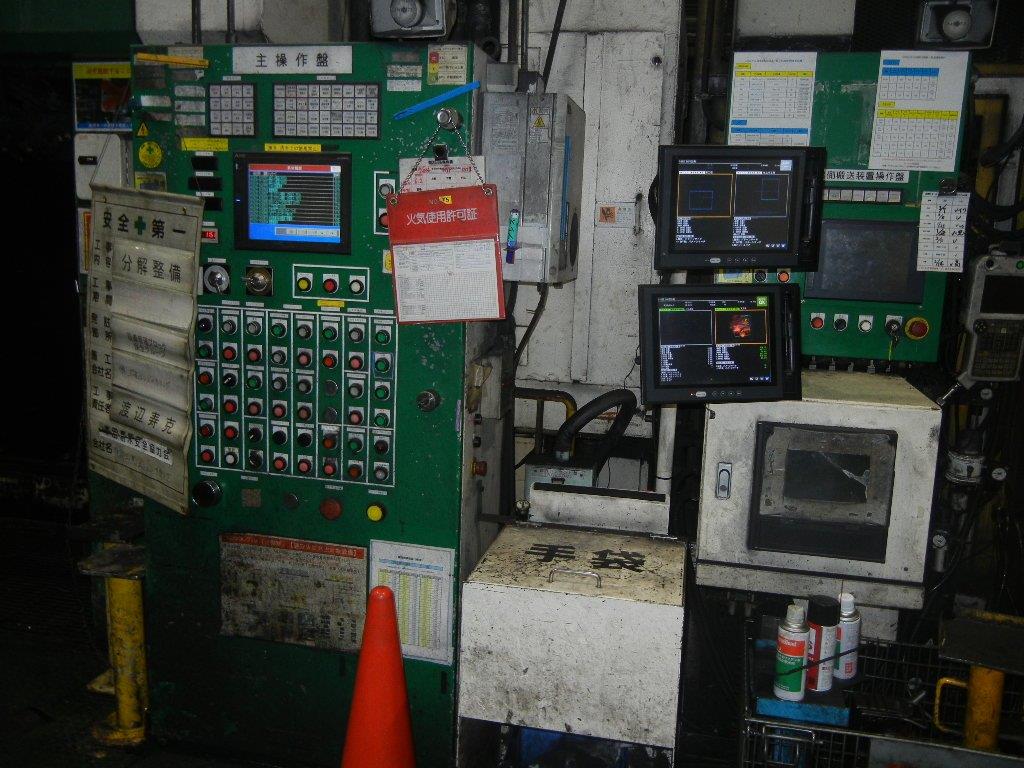

回路控制箱 自立型 三菱電機 可程式控制器
急停止按鈕開關
Rotary encoder編碼器
計數器8位數,維修用
主馬達電流錶
循環潤滑裝置
電動式集中滑脂供給裝置
油壓發生裝置
前面安全門(電動式)
後面安全蓋

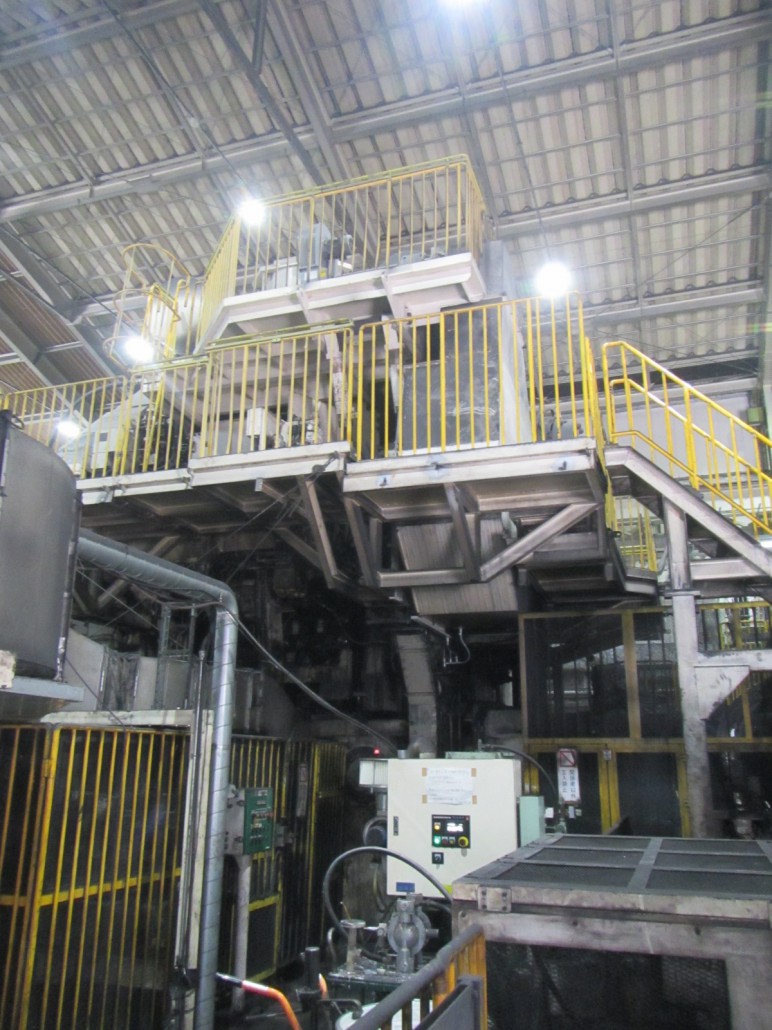

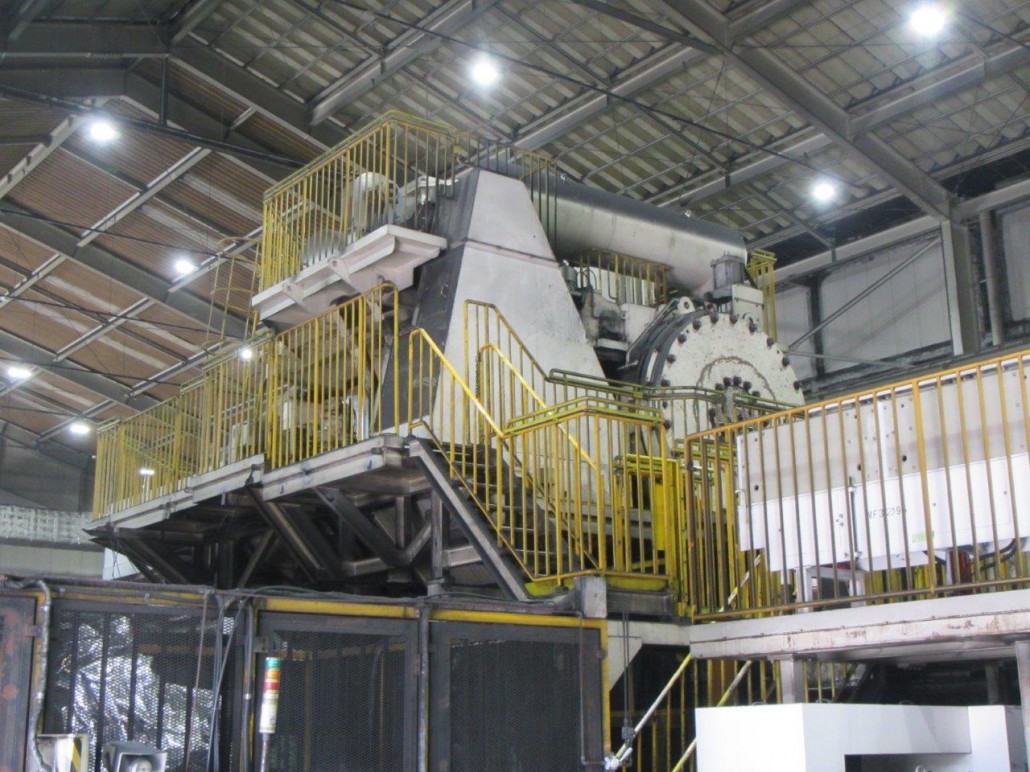

主馬達架台及樓梯,安全柵欄
兩側防護蓋
安全插梢及檔塊
空壓桶
配件&配管
基礎螺絲
3次元AC伺服傳輸化裝置
工程數: 5工程
送料長度: 360mm, 432mm 2段式可變
夾料行程: 單側80~130mm可變
頂昇行程: 60~250mm可變
速度: 12~20spm 可變
送料方向: 左à右
微速送料5spm
送料模式: (1)連續 工件單重8kg, 總重48kg
(2)間隔1工程送料,單重30kg 總重90kg
(3)間隔2工程送料
Feeder master方式
Press master 方式 可選用
AC伺服馬達FRANK製 共10台
過載檢知
投料裝置
投料輸送帶&CHUTE料管
模具潤滑裝置
換模台車 沖床前面 V形軌道 2台台車
台車行走距離4200mm
台車行走速度12M/min
Hook行走距離: 2930mm
Hook行走速度: 10.8M/Min
